Extraljus

Rigid Industries | Vision-X | VikLight | Osram | SEEKER | BullProMonteringar

Rigid Industries

http://www.rigidindustries.com/

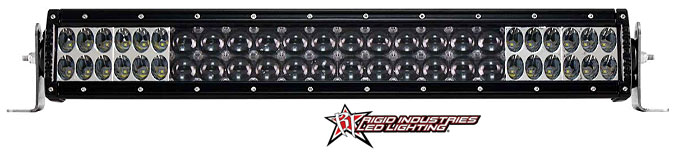

Rigid Industries E-serien var den första projicerade LED-ljusrampen. Sedan introduktionen 2006 har E-seriens ljusramp satt standarden i branschen genom fortsatta framsteg inom tekniken. Den finns i en mängd olika längder och konfigurationer, allt från lätta lastbilar till jordbruksutrustning och polis/brandräddningsfordon. E-seriens ljusramp är utformad för att projicera ljus vid extrema avstånd samtidigt som den förbrukar mycket lite ström. Den har en extruderad aluminium och polykarbonatlins som är tätad mot väder och vind för att ge många års problemfri drift.

Specter Optik – Det patenterade Specter optik systemet har 50% mer lysdioder än hybrid optik i samma fotspår och är speciellt utformad för att täcka ett större område. Genom att införliva en reflektor utan facetter eller apelsinskal, producerar Specteroptiken en intensiv, jämn stråle med minimalt bortkastat ljus.

Kvalitet konstruktion – Kretsarna är konstruerade internt för att vara mer kraftfulla, mer effektiva, och generera mindre värme. Det hållbara aluminiumhuset har anpassade, överdimensionerad kylare som håller temperaturen nere och tilllåter lysdioderna att köra svalare och ljusare. Alla Rigid Industries LED-lampor får en högkvalitativ pulverlack finish, en specialgjuten gummitätning och en okrossbar, reptålig lins. Rigid Industries LED-lampor är konstruerade för att tåla vad du, vägen, eller naturen kan kasta på dem.

Källa: Rigid Industries

Rigid LED ljusramp

Rigid Radiance plus

RIGID RADIANCE PLUS XX” WHITE

Den helt nya Rigid Industries Radiance- serien, är det perfekta alternativet för dig som vill ha Rigids legendariska kvalitet och mycket för pengarna. Radiance är byggd med samma höga kvalitet som våra legendariska E-Series, där lamphuset är gjort i aluminiumlegering, men det är där de visuella likheterna tar slut.

Inuti rampen finns ett svart exponerade kretskort, optimerade framåt utskjutande Broad Spot optik, som kombinerar egenskaperna hos en spot samt flood-ljusbild och bakgrundsbelysningen finns i färgerna vitt, gult, rött, blått och grönt.

Stora bakgrundsbelysta Rigid branding plattor adderar ytterligare till det unika utseendet på Radiance. Radiance-serien är för dig som vill ha en riktigt beställnings- look som gör att du står ut i mängden. Finns i 20″- 40″ längder.

Funktioner:

    • Lamphuset är tillverkat i pulverlackad aluminium av 6061-typ med kylfläns
    • 9-15 V DC
    • Svarta pulverlackerade fästen
    • Kablage som möjliggör att bakgrundsbelysningen kan lysa även fast de primära lysdioderna inte lyser
    • IP68-klassad – Damm/vattentät
    • Polykarbonat Lens (nästintill okrossbar)
    • Komplett Multi-Switch kablage (säljs separat)
    • GORE® tryckutjämningsventil

Specifikationer:

    • Watts: 155.2
    • Amp Draw: 11.9
    • LED’s: 15
    • Raw Lumens: 8820
    • Lux @ 10m: 2266
    • Beam Distance: 659 m
    • Peak Beam Intensity: 216300 cd

Källa: Rindab

Monteringar

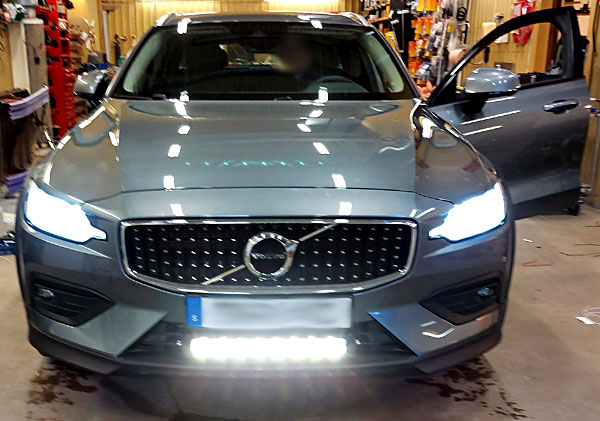

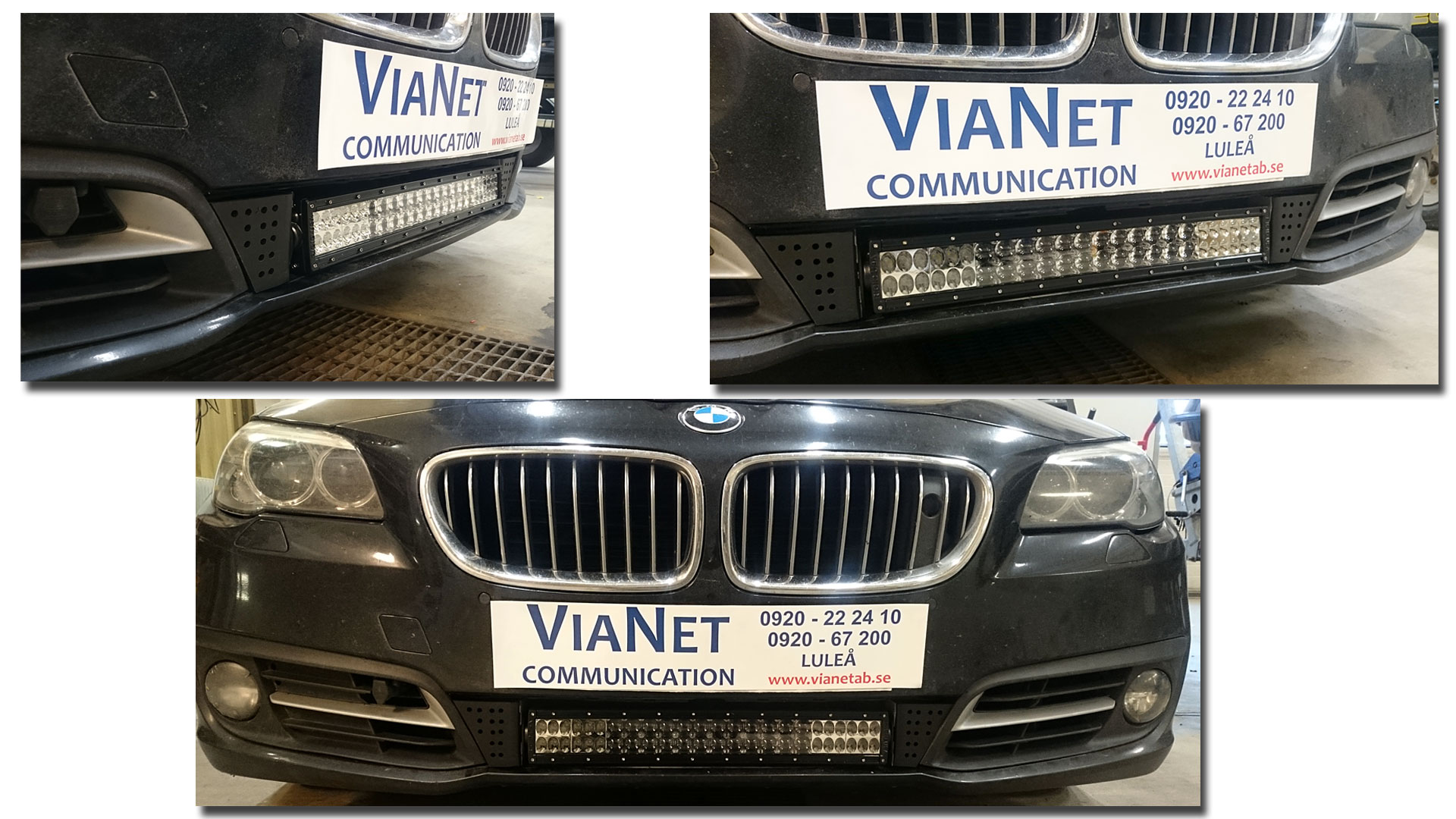

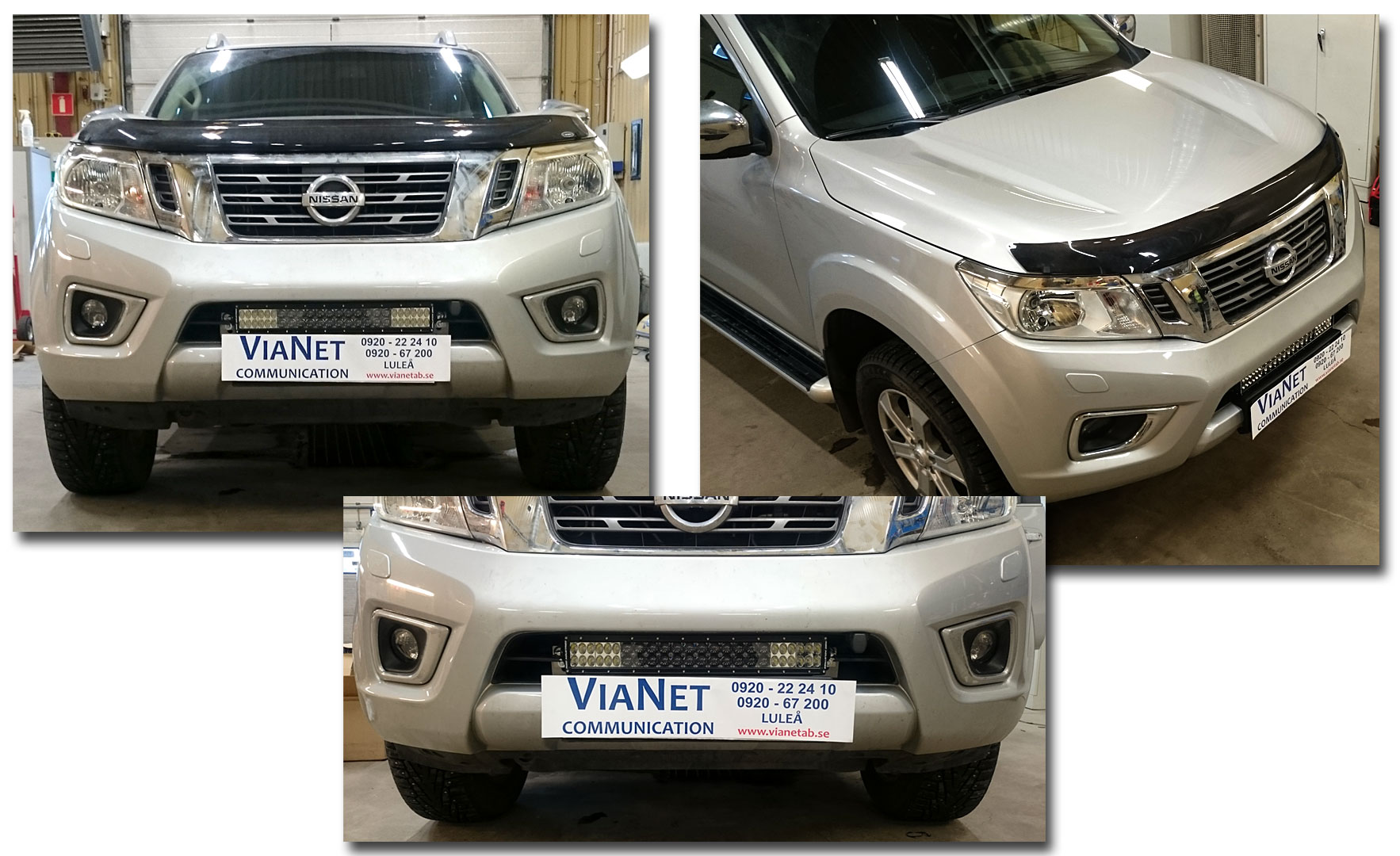

Diskret montering av Rigid extraljusramp,
klicka på bilden för större bild.

diskret_ljusramp extraljusramp_mont

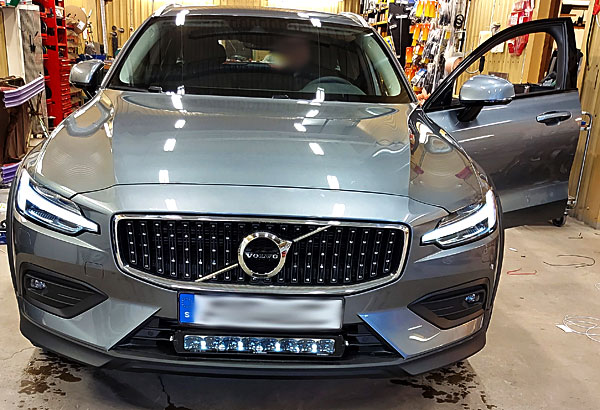

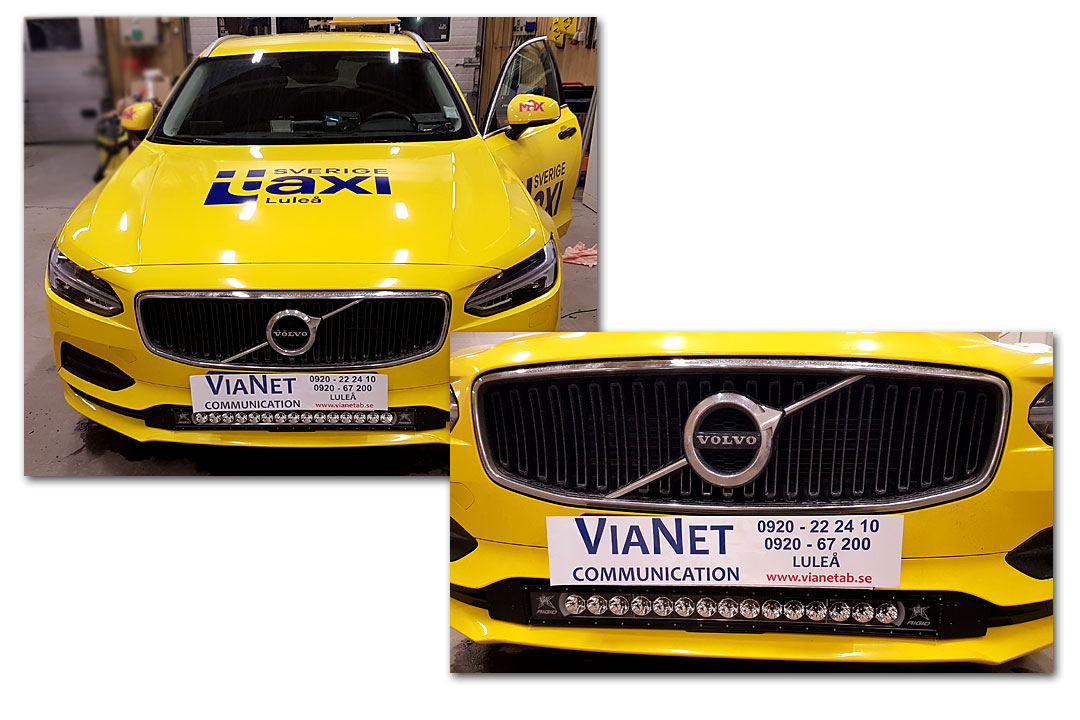

Diskret montering av Rigid Raciance 30″
Klicka på bilden för större bild.

Montering Radiance 30"

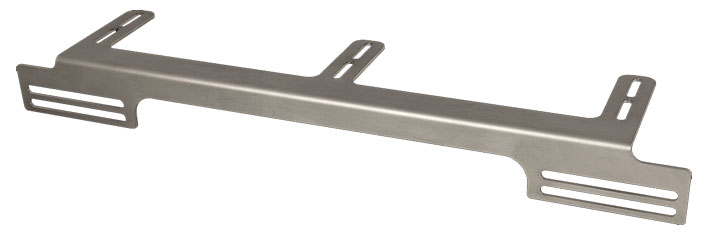

Fäste för extraljus ramp

fäste ljusramp

Rostfritt

Mått: 585 x 120 x 58 mm

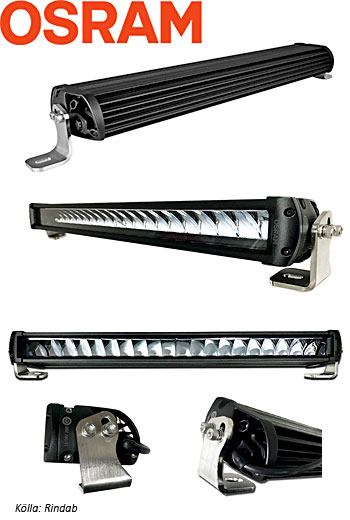

OSRAM 500 EXTRALJUS 22″ LED RAMP

NYHET!

OSRAM ledramp

För första gången har världskända Osram gjort en egenutvecklad LED extraljusramp med egen optik, egna dioder och eget lamphus!

Många LED ramper på marknaden benämns felaktigt som Osram ramper då det är eller påstås sitta Osram lysdioder inuti men det är då inte Osram som står bakom produkten till skillnad från denna premiumprodukt.

Osram 500 22″ LED ramp använder Osrams egna mycket välarbetade optik baserat på LFR-tekniken (LED Facing Reflektor). Fördelen är att allt ljus från lysdioden slungas iväg på längden och inget ströljus bildas nära bilen.

Rampen använder 20st högintensiva Osram lysdioder som drivs på 3,5W / styck och ger oslagbar ljusstyrka i samma prisklass och effekt på hela 226000 candela ljusstyrka.

Lamphuset består av ett aluminiumhus av hög kvalite samt pulverlack och saltmotståndig behandling.

Tätningen är gjord enligt IP67 samt tryckventilerande membran för att inte ta in kondens och fukt.

Brutalt tryck i ljuset!
Ljusbilden är främst gjord för att kunna lysa långt vid låga montage på personbil, transportbil och lastbil med sin fokuserade ljusstråle och hela 500m räckvidd vid 1 lux eller 1000m räckvidd vid 0,25 lux med ändå en relativt bra bredd på håll.

Data:
Lamphuset är tillverkat i pulverlackad aluminium av 6061-typ.
Spänning: 12-24 volt.
Strömförbrukning: 6 Ampere vid 12V och 3A vid 24V
EMC godkänd och E-märkt enligt ECE R10 (ej ECE R112)
Effektförbrukning: 72W
Över- och underspänningsskydd, kortslutningsskydd.
Reläkablage: ingår ej, de flesta universella fungerar.
Vattentät kontakt av större DT modell sitter monterad
Tål hårda påfrestningar från väder och vind, vibrations- och stöttålig.
Lux @ 10m: 2260 lx
Ljusmängd: ca 7000 teoretiska lumen (4600 uppmätta lumen)
Ljusstyrka: 226 000 cd
Räckvidd: ca 500m @ 1 lux, 1000m @ 0,25 lux
Kapslingsklass: IP67 + tryckventilerande membran
Längd med inåtvända fästen: 595 mm
Längd utan fästen: 564mm
Längd med utåtvridna fästen 656mm
C-C inåtvända fästen: ca 519mm
C-C utåtvända fästen: ca 619mm
Höjd med stående fästen: 77 mm
Höjd utan fästen: 54mm
Djup: 93.5 mm
Vikt: 2200g
Antal LED: 20
Livslängd: Upp till 50 000 timmar
Arbetsområde: -40°c till +63°c
Lins: Stenskottsmotståndig polykarbonat
Patenterad optik
Garanti: 2 år

VL90BL

VikLight Oden 90W Cree LED Extraljus

Mycket ljus i ett kompakt format, och möjligheten att rikta varje lykta individuellt precis som med klassiska extraljus finns kvar, en möjlighet som försvinner om en rektangulär ljusramp monteras.

  • Data: VikLight Oden 90W Cree LED Extraljus, Svart 18cm:
    Lamphus: 6061 aluminium.
  • Fäste: Singelbult.
    Som standard sitter en DT-kontakt monterad för inkoppling. Honkontakt medföljer. Reläkablage VIKRELA fungerar bra ihop med denna lykta. För två lyktor kan VIKRELA2 användas. För tre lyktor rekommenderas ett kablage av varje sort.
  • Spänning: 9-32 volt DC. Tål hårda påfrestningar från väder och vind.
  • Strömförbrukning: 7.5 Amp vid 12v.
  • IP klass: IP67
  • Diameter: 170 mm.
  • Höjd: 190 mm (inkl. monteringsfäste)
  • Djup: 80 mm
  • Vikt: 2 kg
  • Antal LED: 18 stycken 5 watt Cree-LED
  • Antal Lumen: 7740 teoretiska
  • Livslängd dioder: 50.000 timmar
  • Lins: Polykarbonat, näst intill okrossbart
    Optisk renhet: 90%

1 års garanti.

Böjd extraljusramp

Den böjda rampen ger både bredd och längd i ljusbilden. Blixtsnabb prestanda – ingen upptändningstid. Slag- och vibrationstålig teknik ger en hållbar produkt. Problemfri drift – byt aldrig mer en glödlampa.
Inga stora extraljus utan istället en slimmad, svängd LED-ramp i grillen eller spoilern. Lysdioderna ger full effekt direkt vid tillslag, ingen långsam upptändning.
Det krökta konceptet ger en platt solfjäderformad och bred ljusbild.

VikLight LED Extraljusramp Cree 22-tum böjd:

  • Lamphus av 6061 aluminium
  • Sidmonterat fäste med fötter, 360 graders justeringsmöjlighet. Fötterna går att vända inåt för att minska hålavståndet
  • Enkel installation med endast + & – kabel
  • Spänning: 10-30 VDC
  • Strömförbrukning: 8.3 Amp vid 12 V
  • IP klass 67
  • Längd 565 mm. utan monteringsfäste
  • Höjd 104 mm. med monteringsfäste
  • Höjd 78 mm. utan monteringsfäste
  • Djup 96,5 mm
  • Antal LED, 10 stycken 10 watt
  • 9000 teoretiska lumen
  • Livslängd på dioder, 50.000 timmar
  • Polykarbonatlins, nästan okrossbar
  • Optisk renhet, 90%
  • 1års garanti.

Vision-XGaranti

Transporter | Horizon | XPR-H21S

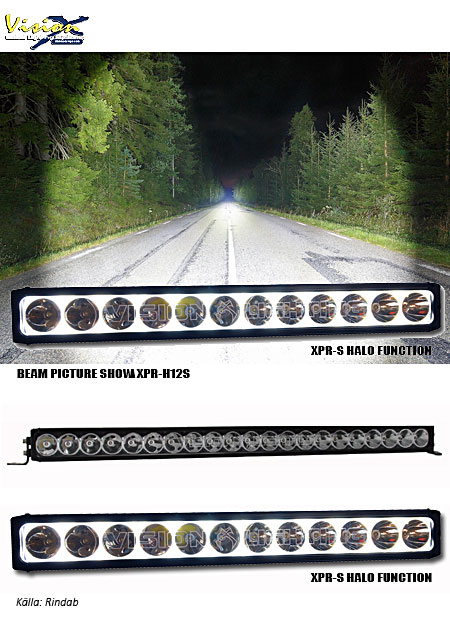

VISION X XPR-H21S HALO LIGHT BAR 40″ 210W

XPR-H21S

XPR-S Halo skjuter iväg ljuset längre än vad som tidigare var möjligt med en led ramp. Med hjälp av helt nya dioder och IRIS-optiken med 6,5 graders spridning per lins slår XPR-S Halo nya rekord. För den som önskar lysa långt och få en tuff design med halo funktiuonen är XPR-S Halo det perfekta valet. Halo funktionen kan man välja om man önskar koppla in på positionsljuset och höjer designen ytterligare och ger ett utseende som känns igen på långt håll när man kommer körandes.

* XPR-S Halo levererar oöverträfflig ljuslängd (upp till 1220m @ 1 lux)
* Näst intill okrossbar polykarbonat lins
* Hög IP-klassning (IP-68)
* Vibrationstålig (15,6Grms)
* Låg strömförbrukning i förhållande till effekt
* EMC testad (radiostörningar)
* 50 000 timmars livslängd på dioser
* 5,5 års unik funktionsgaranti

Data:
Lamphus: Robust aluminium
Spänning: 11-32V
Strömförbrukning: 17.5 Amp vid 12V
IP-klass: IP68
Vibrationsklass: 15.6G
Arbetstemperatur: -40°C – +80°C
Höjd: 70mm (utan fäste)
Djup: 80mm
Bredd: 1 016mm
Watt: 210
LED: 21
Råa lumen: 22 659
Effektiva lumen: 15 861
Lins: Polykarbonat
Ljusbild: 6,5° Spot
Ljuslängd: 2124m @ 0.25 lux / 1062m @ 1 lux

  • VISION X XMITTER PRIME XTREME 12V 21″ 180W 10°/25° E-MÄRKT
    Vision X 21” Xmitter Prime, en extremt tålig LED ljusramp med supereffektiva 5W lysdioder som ger ett riktigt kraftfullt ljus. Perfekt som extraljus till de flesta fordon som inte vill ha stora klumpiga extraljus i fronten, t.ex. nyare bilar med sensorer och radar.Totalt ger rampen 19 008 lumen. (En 35W Xenon lampa ger ca, 3 000 lumen).
    Med så kallad “multioptik” ger LED rampen 6 336 lumen i 25° spridning och
    12 672 lumen i 10° spridning vilket gör att man får både längd och bredd på ljuset.
    Lyser mycket och starkt med en blandning av högt, brett och långt ljussken.

Fördelar:

    5,5 års funktionsgaranti
    Stenskottsäkert glas – flexibel polykarbonatlins
    Extra robust konstruktion – tål både skakningar och vibrationer upp till 15,6 Grms.
    Helt fuktsäkert lamphus – slipp problem med fukt.
    Inbyggt EMC filter – stör ej bilens elektroniska system.
    Aktiv temperaturkontroll med Prime Drive och ETM. För att kunna få ut den intensitet och ljusflöde som Xmitter Prime innehar.

Certifieringar och kvalitetstester:

  • E-märkt och godkänd i besiktningen ECE R112 ref. 37.5CE godkänd, RoHS certifierad
  • Tryckvattentestad till IP68+IP69K
  • Skaktestad upp till 15,6 G rms
  • Temperaturtestad att den fungerar -40°C – +80°C
  • EMC filter CISPR 25,5 (inget radiobrus m.m.)

Data:
E-märkt
Lamphus: Robust aluminium
Spänning: OBS! 12V endast för högsta EMC klassning, CISPR25.
Strömförbrukning: 15 Amp vid 12V
IP-klass: IP68 + IP69K
Vibrationsklass: 15.6G
Arbetstemperatur: -40°C – +80°C
Höjd: 75mm utan fäste
Djup: 85mm
Bredd: 525mm
Lins: Polykarbonat
Watt: 180
LED: 36 st. x 5W
Råa lumen: 19 008
Effektiva lumen: 13 320
Ljusbild: 25° Flood (6 336 lumen) och 10° Spot (12 672 lumen)
Optik figuration: 25°/10°/10°/10°/10°/25°

Vision X Transporter med 12 st. dioder är ett extraljus som ersätter förra generationens belysning som halogen och xenon på fordon. Nu är det slut på att bytaVision-X 1210/40 trasiga glödlampor och urladdningsrör.

Enkel montering, mycket ljus, liten strömförbrukning och en enorm tålighet mot väder, vind och yttre åverkan talar för LED lamporna. Det kraftiga pressgjutna aluminiumhuset har integrerade justeringsmöjligheter för att enkelt kunna ställa in rätt ljusbild utan verktyg efter montering. Huset tål stora påfrestningar och är IP-68 klassat samt testat upp till 15.6G

Transporter Prime med 12 st. LED ger 6 336 Lumen med sina helt nya super effektiva 5W dioder och som endast drar totalt 5 Amp vid 12v. Med 90 % optisk renhet och dioder som drivs till 90 % av full effekt ger Transporter ett intensivt ljusflöde som ligger nära dagsljus i sin färgtemperatur.

Då det är en så kallad Prime lampa har den även “ETM” och PWM” inbyggt. Se förklaring nedan…
Prime Drive tekniken är en så kallad (PWM) Pulse Width Modulation som “pulsar” lampan snabbare än ögat kan uppfatta och som därmed sänker arbetstemperaturen på dioden. Då arbetstemperaturen sänks kan dioden drivas hårdare med bibehållen total livslängd och utan att ljusflödet försvagas efter en tids användning.

Prime Drive belysningen möjliggör att dioden drivs till 90 % av full effekt och ger ändå dioden en livslängd på 50 000 timmar. (ETM) Electronic Thermal Management sitter integrerat i lampan och övervakar värmeutvecklingen på dioderna för att bibehålla intensiteten i dioden och för att undvika missfärgningar m.m. som uppstår om värmen blir för hög.

Alla Prime lampor kan man enkelt koppla på en dimmer som justerar lampans ljusflöde. Dimmer finns i Vision X sortimentet.

Data:
Transporter Prime 12 LED
Lamphus: 6061 aluminium.
Fäste: “Trunnion” fäste 105 graders justeringsmöjlighet.
Enkel installation med endast + & – kabel.
Kablage: Plug & play kablage (Deutsch kontakter)
Spänning: 9-32 volt.
Litet inbyggnadsmått.
Tål hårda påfrestningar från väder och vind.
Strömförbrukning: 5 Amp vid 12 v.
IP klass: IP68
Vibrations klass: 15.6G
Diameter: 171 mm. (exkl. monteringsfäste)
Djup: 116 mm.
Watt: 60
Antal LED: 12st x 5W
Råa lumen: 6 336
Effektiva lumen: 4 440
Livslängd dioder: 50 000 timmar
Drivning dioder: 90 % av full effekt
Lins: Polykarbonat, näst intill okrossbart
Optisk renhet: 90 %
Ljusbild: 10° (Spot)

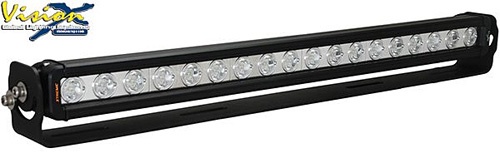

Vision-x horizon
Horizon, en E-märkt LED ramp med Prime Drive tekniken. Nu slipper man stora lampor som förstör bilens design i fronten och som går sönder på grund av stenskott m.m. Montera en slimmad LED ramp i grillen eller spoilern med näst intill okrossbar polykarbonat lins. Ett kraftigt pressgjutet aluminiumhus som har IP-68 klassning och är testad upp till 15.6G hanterar påfrestningarna med lätthet.

Horizon LED light bar har 18 stycken 5W dioder av den helt nya högintensiva typen som ger tillsammans hela 9 504 lumen. Horizon har den helt nya Prime Drive tekniken med “ETM” och PWM” inbyggt. Se förklaring nedan…

Prime Drive tekniken är en så kallad (PWM) Pulse Width Modulation som “pulserar” lampan snabbare än ögat kan uppfatta och som därmed sänker arbetstemperaturen på dioden. Då arbetstemperaturen sänks kan dioden drivas hårdare med bibehållen total livslängd och utan att ljusflödet försvagas efter en tids användning.

Prime Drive belysningen möjliggör att dioden drivs till 90 % av full effekt och ger ändå dioden en livslängd på 50 000 timmar. (ETM) Electronic Thermal Management sitter integrerat i lampan och övervakar värmeutvecklingen på dioderna för att bibehålla intensiteten i dioden och för att undvika missfärgningar m.m. som uppstår om värmen blir för hög.

Alla Prime lampor kan man enkelt koppla på en dimmer som justerar lampans ljusflöde. Dimmer finns i Vision X sortimentet.

Data:
E-märkt
Lamphus: 6061 aluminium
Fäste: “Trunnion” fäste 105 graders justeringsmöjlighet
Enkel installation med endast + & – kabel
Kablage: Plug & play kablage (Deutsch kontakter)
Spänning: 9-32V
Litet inbyggnadsmått
Tål hårda påfrestningar från väder och vind
Strömförbrukning: 7.5 Amp vid 12V
IP klass: IP68
Vibrations klass: 15.6G
Längd: 640.2mm. (exkl. monteringsfäste)
Höjd: 59mm. (exkl. monteringsfäste)
Djup: 78mm. (inkl. monteringsfäste)
Antal LED: 18 st. x 5W
Watt: 90
Råa lumen: 9 504
Effektiva lumen: 6 660
Livslängd dioder: 50 000 timmar
Drivning dioder: 90 % av full effekt
Lins: Polycarbonat, näst intill okrossbart
Optisk renhet: 90 %
Ljusbild: 10° Spot (Finns även som 40°)

Källa: Vision-X Europe

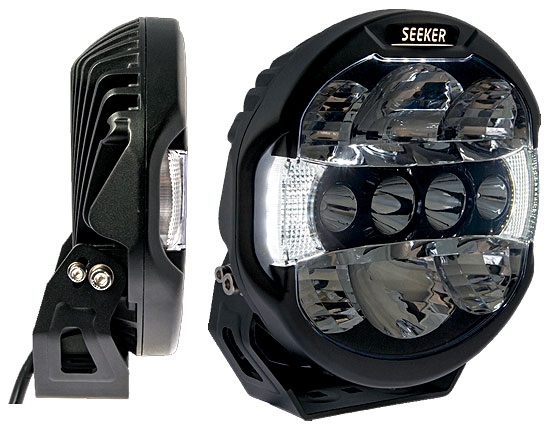

SEEKER

SEEKER NS240, 100W, reflektor, DVSEEKER

Beskrivning

  • 9-30V
  • 8000 lumen
  • 100W (20 x 5W OSRAM)
  • 6,0A (12V), 2,75A (24V)
  • Aluminiumhus
  • Lins i lexan polykarbonat
  • Mått: 544x53x89mm (BxHxD) (22″)
  • Referenstal 45
  • Deutschkontakt på 0,5m kabel
  • IP68
  • E-godkänd

SEEKER NS1010, 40W, reflektor, DV

Bildspelet nedan monterade på en fyrhjuling.

  • SEEKER
    SEEKER 10".
SEEKER

Beskrivning

  • 10-36V
  • 3520 lumen
  • 40W (4 x 10W OSRAM)
  • 3,8A (12V), 1,65A (24V)
  • Effektbelysning (6W)
  • Aluminiumhus
  • Lins i lexan polykarbonat
  • Mått: 245x72x103mm (BxHxD) (10″)
  • Referenstal 30
  • Deutschkontakt på 0,5m kabel
  • IP68
  • E-godkänd
BullPro

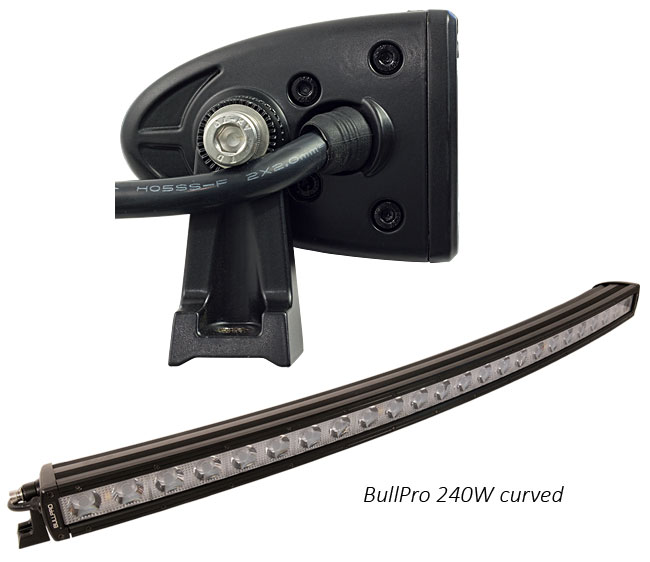

BullPro 240W, LED-ramp, curved, DT, DVBullPro

Beskrivning

  • 9-36V
  • 21600 Lumen
  • 240W (24 x 10W CREE)
  • Aluminiumhus
  • Lins i lexan polykarbonat
  • Mått: 990 x 84 x 62mm (40″)
  • Deutschkontakt på 0,5m kabel
  • IP68
  • EMC-godkänd
